如何呈现扫描电镜样品表面的“真实形貌”

发表时间：2021-08-31　　　　点击次数：1417

Zmax=0.0019(A / Z)^1.63E0^1.71/ρ

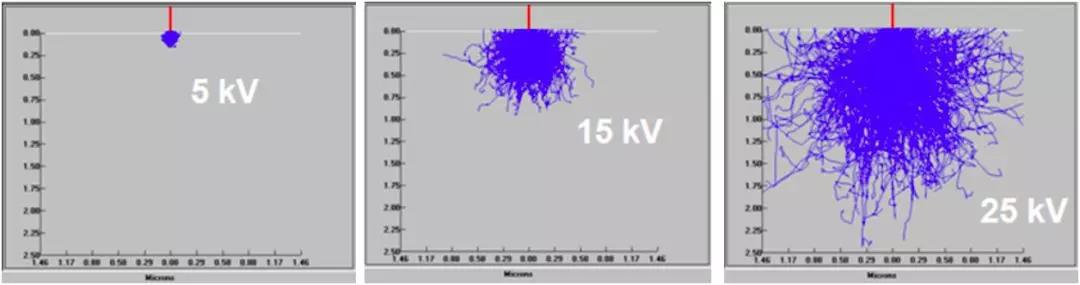

图1 电子在钛（Ti）金属中的运动轨迹

随着加速电压的增加，入射电子激发深度越深，探头接受的信号包含大量材料内部的信息。

2000x@15kV (BSD)

2000x@5kV (BSD)

2000x@15kV (BSD)

2000x@5kV (BSD)

图2

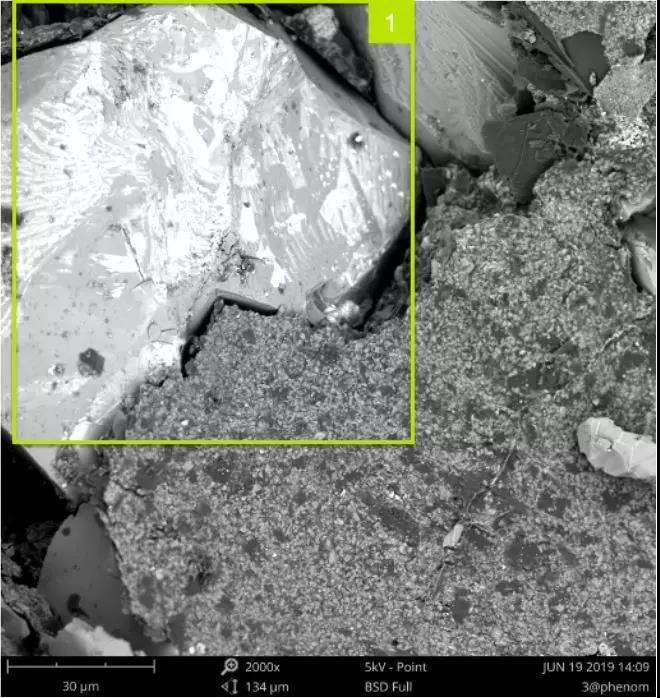

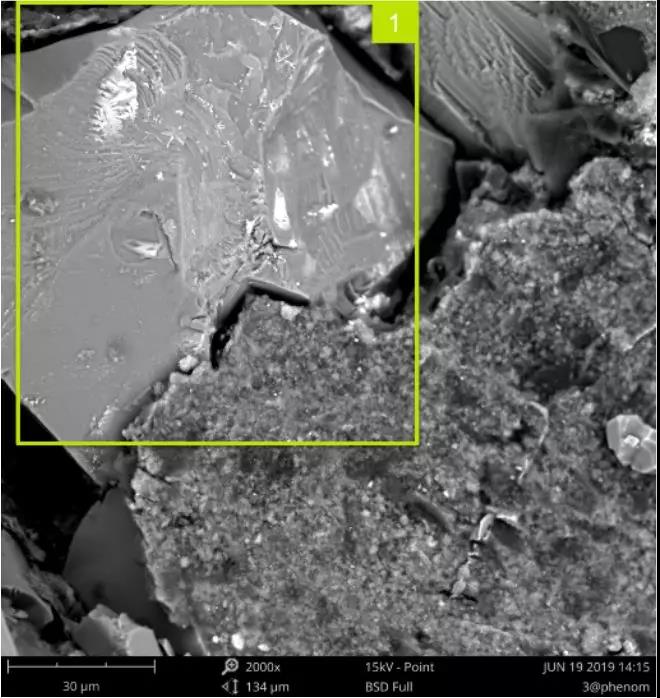

对比图 2 背散射电镜（BSD）图片可以看出同一样品位置在不同加速电压下，样品表面成分衬度、形貌发生了明显的变化。

1、2 区域在 5kv 成像时，样品表面有白色衬度相，在 15kv 成像时表面主要为灰色衬度相+少量白色衬度像。

对此样品 1 区域成分分析结果如图 3 所示，白色衬度相主要由 Zr 组成，灰色衬度相主要由 O、Si、Mg、Al 组成。

由此看以看出，15kv 成像时，高能电子束穿透了表面含 Zr 层，呈现出了下部的主要由 O、Si、Mg、Al 组成相。在 5kv 成像时，电子束未穿透表面含 Zr 层，呈现出更接近于真实的样品表面的成分衬度相。

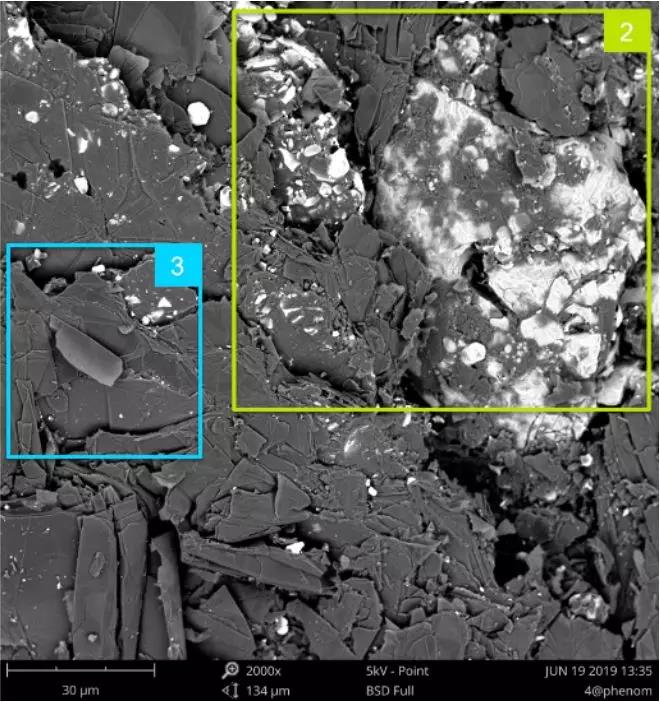

3 区域在 5kv 下表面细节清晰有立体感，15kv 下由于电子穿透深，表面细节丢失且无立体感。因此对于此类样品，低电压下对于表面形貌的呈现更真实。

图3

在使用扫描电镜时，可以尝试不同的加速电压、真空度等参数，你会发现随着参数的调节，样品表面形貌会发生（微小或者巨大）变化，找到适合自己样品的参数，才能拍摄出“更真实”的 SEM 图片。
