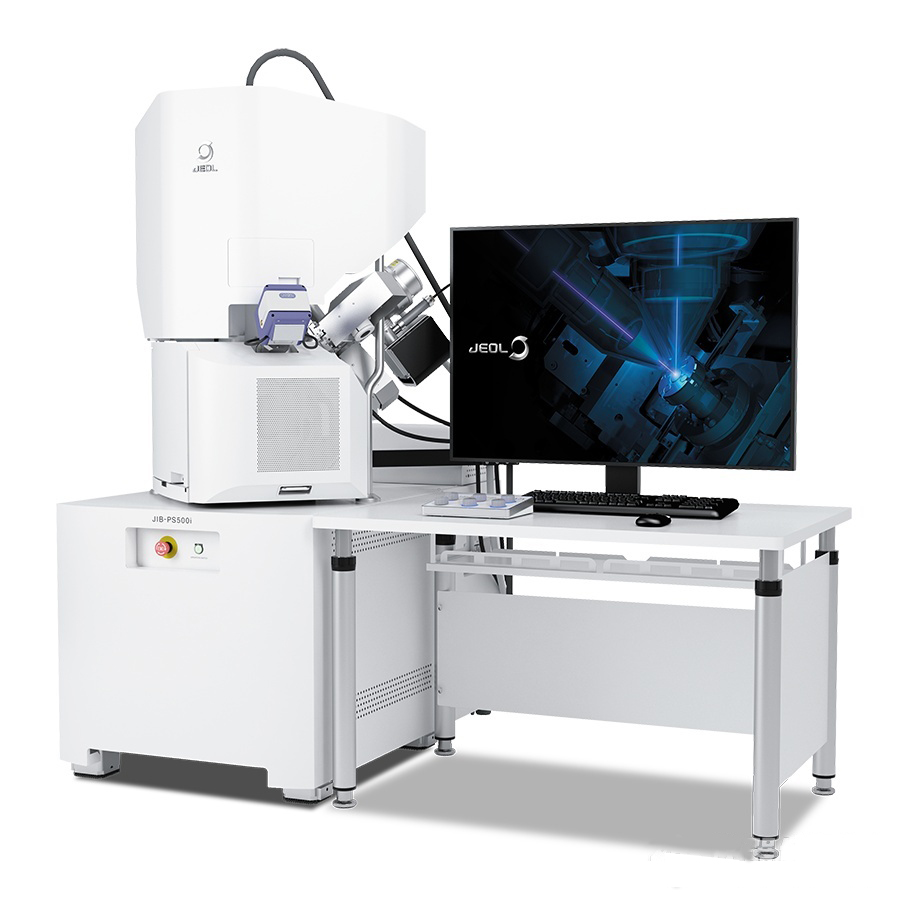

JIB-PS500i主要特点 ：

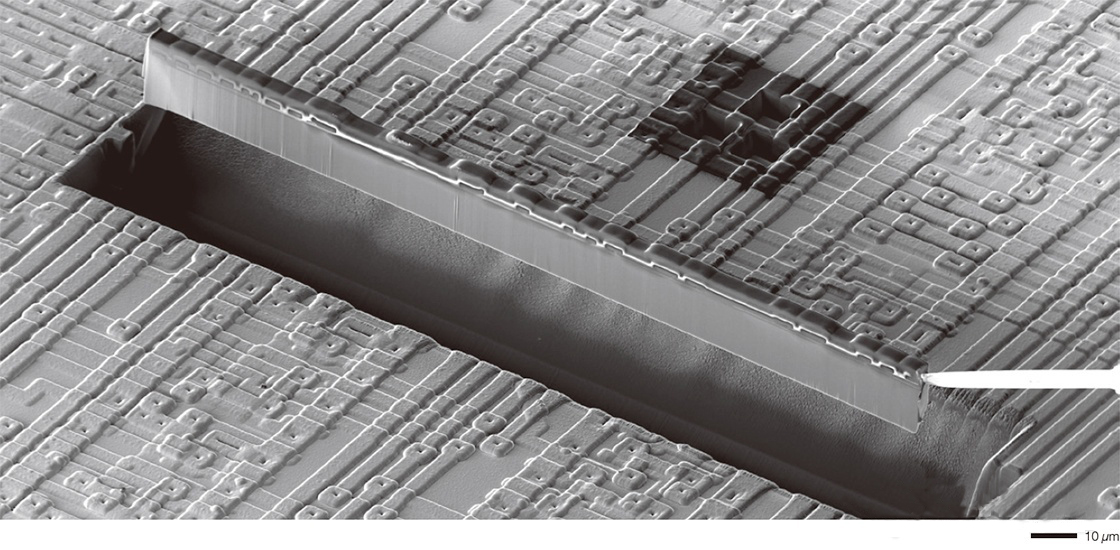

1. FIB镜筒可以使用高达100nA的大束流Ga离子束进行处理。大束流处理在制备用于大面积成像和分析的横截面样品方面特别有效。此外，FIB镜筒的工作距离也缩短了。与新开发的电源一起，帮助低加速电压下处理性能大大改善。

2. 新开发的超锥形透镜系统应用于扫描电镜镜筒中，在低加速电压下大大提高了图像的分辨率。这种很好的成像对于利用扫描电镜检查薄片试样的端点铣削状态非常有用。

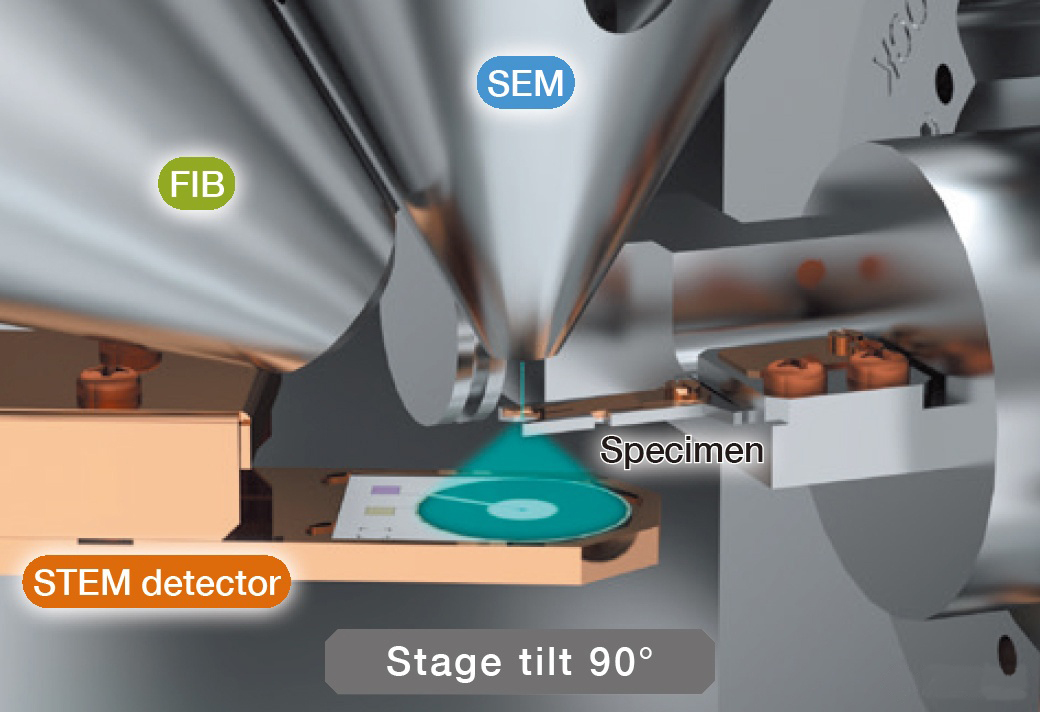

3. JIB-PS500i采用了大型样品仓和新开发的样品台，增加了的移动范围，从而可容纳大型样品。此外，新开发的STEM检测器，可以在90度倾斜下使用，并可以实现从TEM标本制备到STEM观察的无缝过渡。

4. 操作界面采用了在JSM-T800系列高分辨率扫描电子显微镜中广受好评的"SEM"，实现了EDS分析的完全集成。

5.专用TEM样品杆和夹具等可实现更准确的对准，同时使TEM和FIB之间的样品转移更容易。

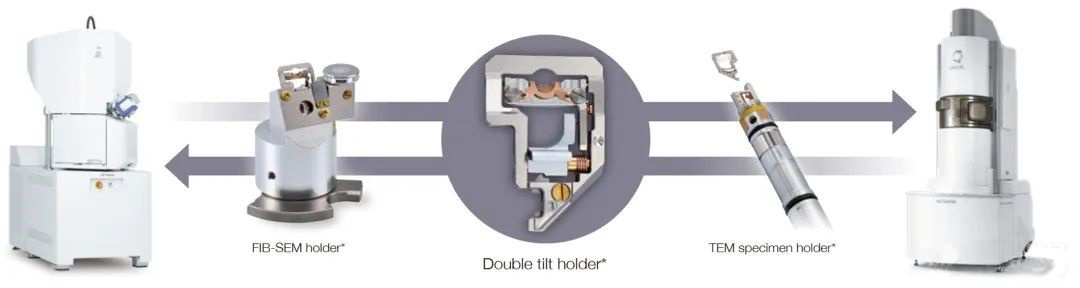

使用双倾斜样品杆的样品转移工作流程

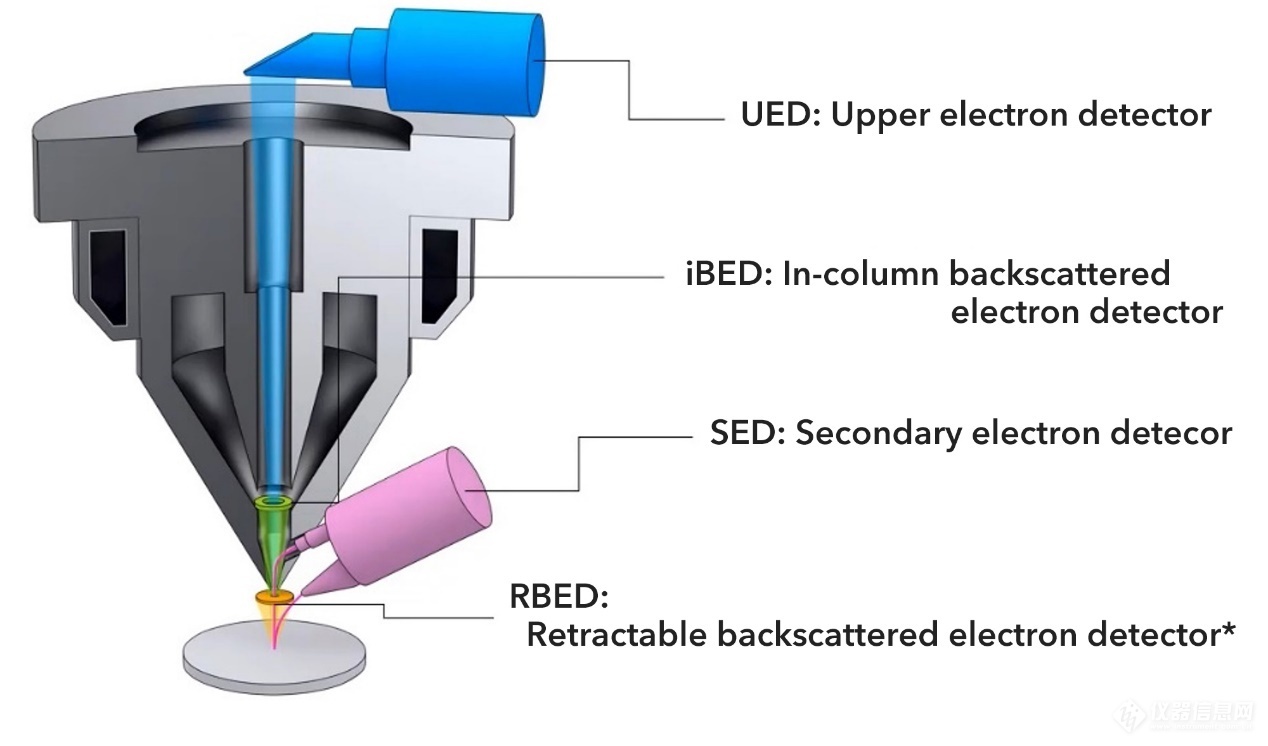

多种探测器可供选择

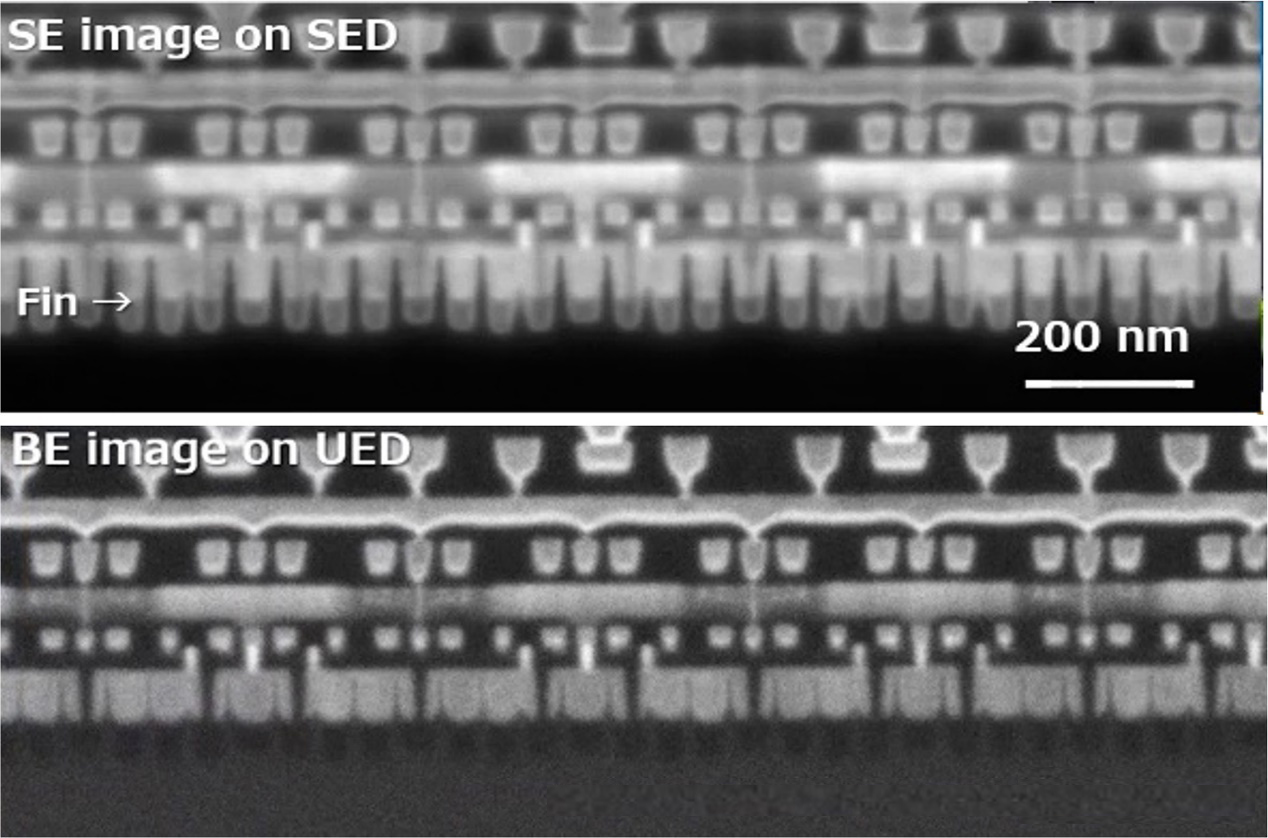

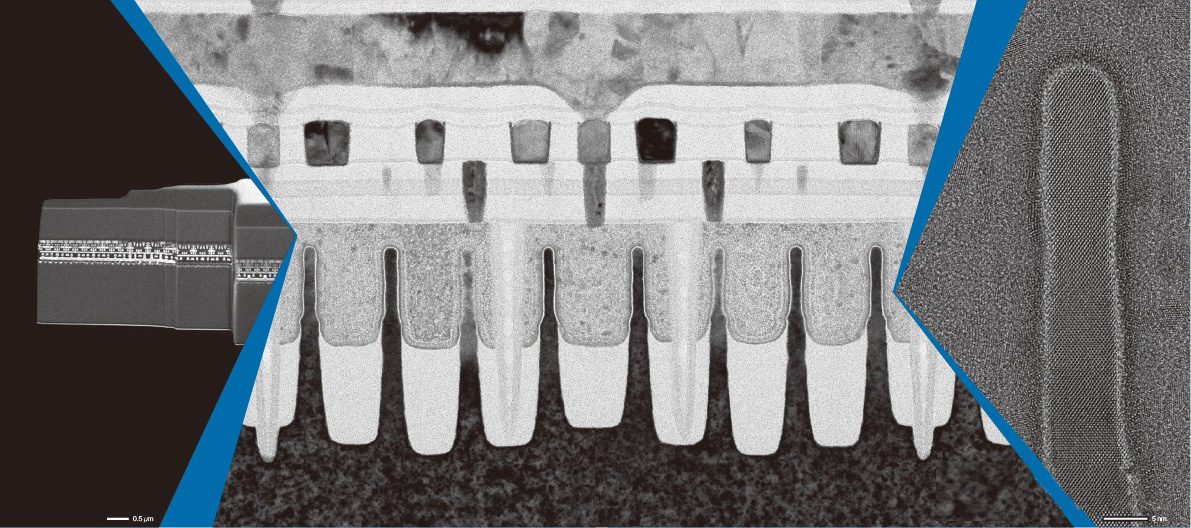

样品:5nm设计规则半导体器件(FinFET)；(左)加速电压2kV，探测器SED二次电子图像；(中右)加速电压200kV,TEM图像，电镜型号:JEM-ARM200F

样品:半导体器件；加速电压3KV，探测器SED二次电子图像标本块(200X4X15pm)；用OmniProbe 400拾取标本块
