①有较高的放大倍数，倍数之间连续可调；

③试样制备简单。

影响扫描电镜（SEM）的几大要素

影响扫描电镜的分辨本领的主要因素有：

B. 入射电子束在样品中的扩展效应：扩散程度取决于入射束电子能量和样品原子序数的高低。入射束能量越高，样品原子序数越小，则电子束作用体积越大，产生信号的区域随电子束的扩散而变大，从而降低了分辨率.

<section style="margin: 0px 0px 15px; padding: 0px; outline: 0px; max-width: 100%; font-family: system-ui, -apple-system, BlinkMacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" font-size:="" 17px;="" letter-spacing:="" 0.544px;="" text-align:="" justify;="" line-height:="" 1.5em;="" text-indent:="" 2em;="" visibility:="" visible;="" box-sizing:="" border-box="" !important;="" overflow-wrap:="" break-word="" !important;"="">

C. 成像方式及所用的调制信号：当以二次电子为调制信号时，由于其能量低(小于50 eV)，平均自由程短（10~100 nm左右），只有在表层50～100 nm的深度范围内的二次电子才能逸出样品表面， 发生散射次数很有限，基本未向侧向扩展，因此，二次电子像分辨率约等于束斑直径。当以背散射电子为调制信号时，由于背散射电子能量比较高，穿透能力强，可从样品中较深的区域逸出(约为有效作用深度的30％左右)。在此深度范围，入射电子已有了相当宽的侧向扩展，所以背散射电子像分辨率要比二次电子像低，一般在500～2000nm左右。如果以吸收电子、X射线、阴极荧光、束感生电导或电位等作为调制信号的其他操作方式，由于信号来自整个电子束散射区域，所得扫描像的分辨率都比较低，一般在l 000 nm或l0000nm以上不等。

放大倍数

扫描电镜的放大倍数可表示为M =Ac/As式中，Ac—荧光屏上图像的边长；As—电子束在样品上的扫描振幅。一般地，Ac 是固定的(通常为100 mm)，则可通过改变As 来改变放大倍数。

景  深

景深是指焦点前后的一个距离范围，该范围内所有物点所成的图像符合分辨率要求，可以成清晰的图像；也即，景深是可以被看清的距离范围。扫描电子显微镜的景深比透射电子显微镜大10倍，比光学显微镜大几百倍。由于图像景深大，所得扫描电子像富有立体感。电子束的景深取决于临界分辨本领d0和电子束入射半角αc。其中，临界分辨本领与放大倍数有关，因人眼的分辨本领约为0.2 mm, 放大后，要使人感觉物像清晰，需使电子束的分辨率高于临界分辨率d0 ：电子束的入射角可通过改变光阑尺寸和工作距离来调整，用小尺寸的光阑和大的工作距离可获得小的入射电子角。

衬  度

包括：表面形貌衬度和原子序数衬度。表面形貌衬度由试样表面的不平整性引起。原子序数衬度指扫描电子束入射试祥时产生的背散射电子、吸收电子、X射线，对微区内原子序数的差异相当敏感。原子序数越大，图像越亮。二次电子受原子序数的影响较小。高分子中各组分之间的平均原子序数差别不大；所以只有—些特殊的高分子多相体系才能利用这种衬度成像。

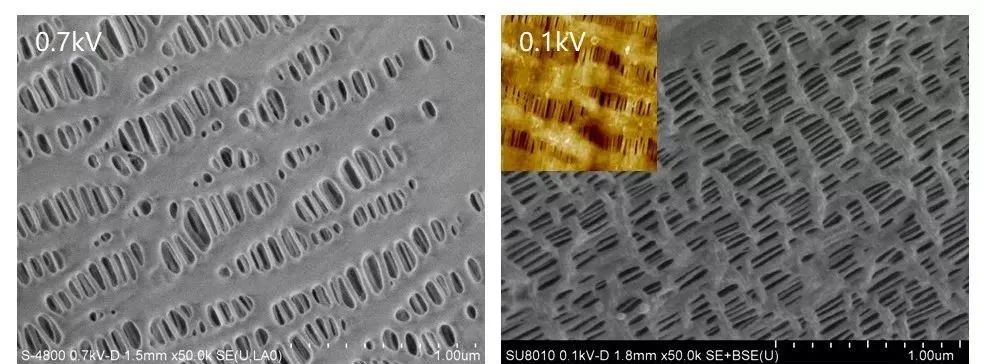

扫描电镜下的石墨烯

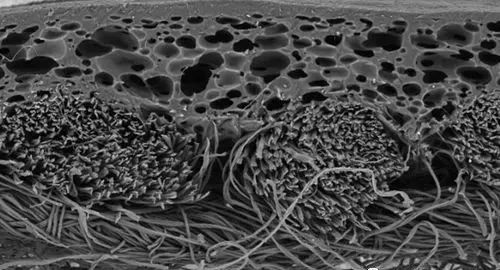

扫描电镜下的隔膜材料

免责声明：本平台文章均系转载，版权归原作者所有。所转载文章并不代表本网站赞同其观点和对其真实性负责。如涉及作品版权问题，请及时联系我们，我们将作删除处理以保证您的权益！
