一、两者的核心差异

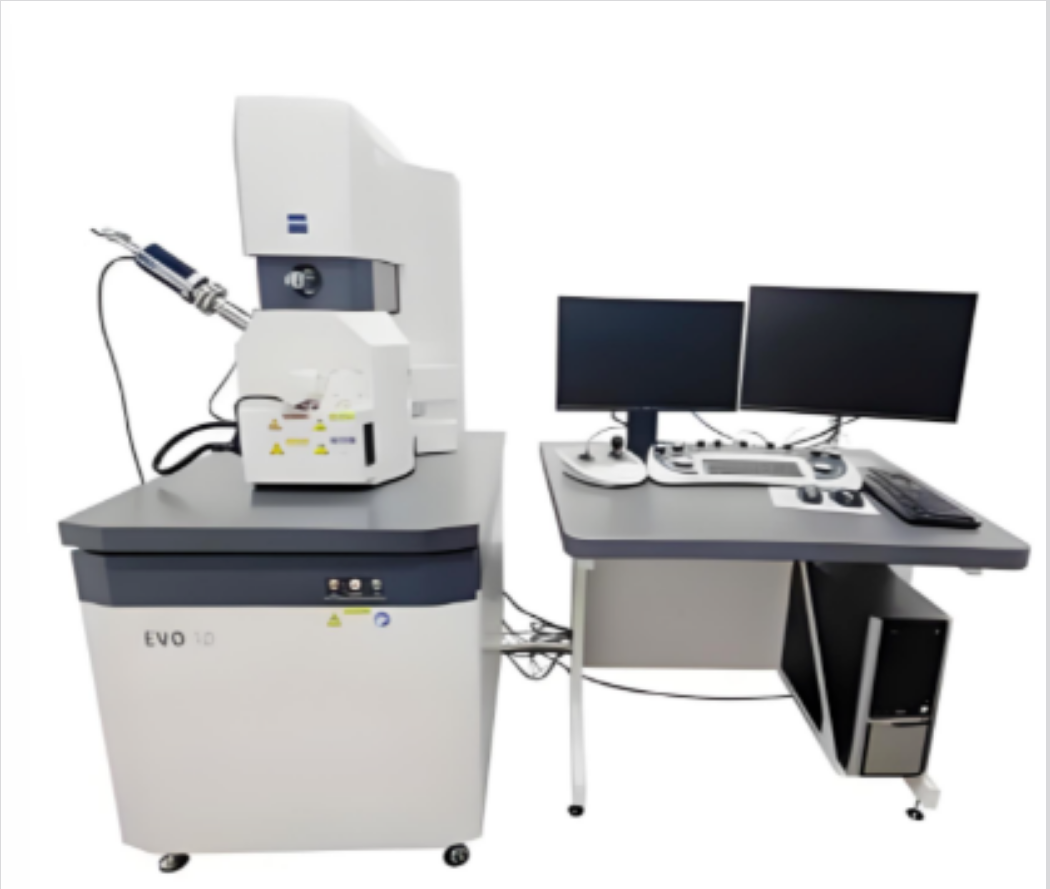

扫描电镜（SEM）的成像逻辑特别好理解，相当于用极细的“电子探针”，在样本表面“扫来扫去”：用单色电子束轰击样本表面，激发样本产生次级电子，再通过探测器收集这些电子信号，最后经计算机处理，还原出样本表面的立体形貌图像，和我们用相机拍物体表面的原理很像，只是分辨率远超普通相机。

它的核心优势的是立体、直观、样本要求宽松：不需要特别薄的样本，能观察较大尺寸的样品，景深极深，哪怕样本表面有1mm左右的凹凸不平，也能清晰成像，呈现出强烈的立体感，就像给样本表面拍了一张“高清3D写真”。

而且它的操作相对简便，样本处理也没那么复杂，通常经过固定、脱水、临界点干燥后，喷镀一层薄金膜就能观察，既能快速看到表面形貌，还能结合能谱分析样本的元素组成，是实验室超微观察的“多面手”。

简单说，SEM适合“看表面、看形貌、看立体结构”，比如观察细胞表面的突起、材料的表面缺陷、纳米颗粒的分散状态等，满足大多数基础超微观察需求。

透射电镜(TEM)的成像逻辑和SEM完全不同，它更像“医学CT”，但分辨率能达到原子级别：用高能电子束穿透超薄样本，电子束会随着样本内部原子密度的不同发生不同程度的散射，再通过电磁透镜聚焦放大，将穿透后的电子信号转化为图像，从而呈现样本内部的超微结构，甚至能看清原子的排列方式。

它的核心优势是超高分辨率、能看内部：分辨率可达0.1~0.2nm，是目前能观察到原子级结构的核心设备之一，比如安徽大学团队就基于球差矫正透射电镜，研发出原子柱分辨电子磁圆二色谱测量技术，实现了原子尺度下反铁磁序的清晰观测。在新材料研发中，TEM更是核心工具，比如苹果实验室就用分辨率达0.1纳米的TEM，观察第二代超瓷晶面板的原子级结构，确保产品耐用度达到行业顶尖水平。

但它的“门槛”也很高：电子束穿透力弱，样本必须制备成50~100nm的超薄切片，而且组织块要控制在1立方毫米以内，需经过戊二醛和饿酸双重固定、树脂包埋、超薄切片、电子染色等一系列严格处理，操作复杂，设备和维护成本也远高于SEM，还需要专业人员操作调试。

简单说，TEM适合“看内部、看细节、看原子级结构”，比如观察细胞内部细胞器的形态、材料的晶体结构、纳米材料的内部缺陷等，满足高精度、深层次的观察需求。

二、什么时候用SEM？什么时候用TEM？

不用死记硬背参数，结合实验需求对号入座，避免“大材小用”或“力不从心”，这才是最高效的选型思路。

优先选扫描电镜（SEM）的5种场景

如果你的实验需求是“看表面、求高效、低成本”，SEM完全能满足，甚至更合适：

1.表面形貌观察：比如细胞表面突起、细菌形态、材料表面的孔隙、划痕、颗粒分布，以及化石表面的细微结构等，需要呈现立体细节的场景；

2.样本元素分析：需要同时观察表面形貌和检测元素组成，比如寒武纪澄江生物群化石的元素分析，可结合能谱获得更全面的实验数据；

3.大尺寸样本观察：样本尺寸较大（超过1立方毫米），无法制备成超薄切片，比如块状材料、完整的小型生物个体等；

4.快速初步筛查：比如批量检测纳米颗粒的分散状态、材料表面缺陷的初步排查，操作高效，能快速获得结果；

5.基础教学与演示：用于实验室新人培训，展示超微成像的基本原理，操作相对简单，能帮助学习者快速掌握核心操作。

优先选透射电镜（TEM）的5种场景

如果你的实验需求是“看内部、求精准、追极限”，SEM无法满足，必须选用TEM：

1.内部超微结构观察：比如细胞内部细胞器（线粒体、内质网）的形态、病毒的内部结构、材料的内部缺陷、纳米材料的核心结构等；

2.原子级分辨率需求：需要观察原子排列、晶体结构，比如反铁磁序的原子尺度解析、新材料的原子排布分析，需借助球差矫正TEM实现；

3.晶体结构分析：需要通过电子衍射分析样本的晶体取向、晶格常数，比如金属材料的晶体缺陷、半导体材料的晶格结构等；

4.超薄样本细节观察：比如超薄组织切片、纳米薄片、生物大分子结构，比如白垩纪蛾子鳞片的微米级微观结构观察；

5.高精度科研项目：比如新型材料研发、微观磁结构研究、生命科学超微机制探索，需要可靠的原子级数据支撑实验结论。
