在我们的日常认知中，显微镜是观察微观世界的重要工具。借助它，人类第一次看见了细胞的轮廓、细菌的运动，也第一次意识到世界并非肉眼所见的样子。然而，传统光学显微镜的能力并不是无限的。当我们想要深入观察病毒、纳米材料，乃至单个原子的排列时，普通显微镜的分辨率就显得捉襟见肘。

这时，科学家们便将目光投向了一种更为强大的显微技术——扫描电子显微镜，简称扫描电镜或SEM。那么，究竟什么是扫描电镜呢？它又有哪些方面的作用？

为什么需要“扫描电镜”？

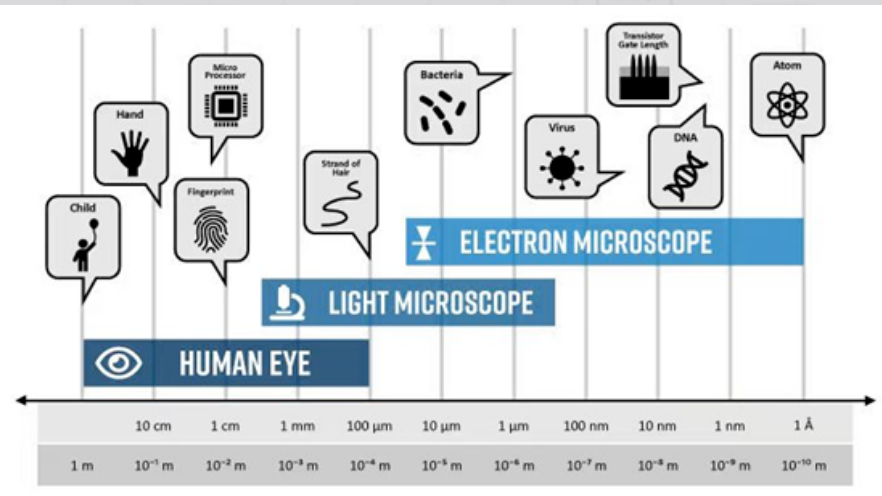

光学显微镜的极限主要受限于光的波长。可见光的波长大致在400至700纳米之间，这意味着我们几乎无法分辨小于200纳米的结构。因此，对于纳米技术、生物超微结构或半导体微电路这样的精密研究，传统显微镜便无能为力了。

扫描电镜的诞生，正是为了解决这个问题。它并不使用光来照亮样品，而是用高速运动的电子束作为成像手段。根据高中物理知识，我们知道，电子具有波粒二象性，在高加速电压下具有极短的“德布罗意波长”，远远短于可见光。这使得扫描电镜能够突破光学显微镜的分辨率瓶颈，将细节放大至纳米甚至亚纳米级别。可以说，SEM是科学家窥视微观宇宙的重要工具。

扫描电镜是怎么工作的？

扫描电镜的工作原理，可以简单地理解为用电子束“扫描”样品表面，再根据样品释放出的信号构建图像。其内部包含电子枪、透镜系统、扫描线圈、样品室以及信号探测器等多个关键部件。

首先，电子枪发射出高压加速后的电子束，通过一系列电磁透镜聚焦为极细的光斑，并在扫描线圈控制下以栅格方式在样品表面逐点扫描。当高速电子撞击样品表面时，会激发出多种物理信号，包括二次电子、背散射电子和X射线等。这些信号被相应的探测器收集并转换成图像信号，由计算机还原出样品表面的微观结构图像。

这种成像方式的特点在于，它是点对点的扫描，每一点的信号强弱直接影响图像的亮暗程度，因此可以构建出非常清晰的样品表面形貌图。

扫描电镜是如何成像的？

在扫描电镜中，最常用于成像的电子信号有二次电子和背散射电子。二次电子是样品表面被电子轰击后释放出的低能电子，由于它们只来自样品最外层几纳米，因而对表面纹理极为敏感，能呈现出立体感强、细节丰富的图像。而背散射电子则是入射电子与样品中原子核弹性碰撞后反射出的高能电子，它们对于样品中原子序数的差异比较敏感，因此能够反映出不同区域的元素分布和成分变化。

除此之外，SEM通常还可以配备能谱仪（EDS或EDX），用于分析样品释放的特征X射线，进而确定其化学元素组成。这就使得扫描电镜不仅能“看”，还能“分析”，成为一种兼具成像和化学分析的强大工具。

扫描电镜能做什么？

扫描电镜的应用几乎遍及所有自然科学领域。

01 材料学

对于材料科学来说，它是分析金属断口、观察晶体结构、检查腐蚀与磨损的利器；

02 生物学

在生物学中，经过脱水、干燥和导电镀膜处理的样品可以呈现出细胞表面的褶皱、病毒的外形、昆虫复眼的细节，令人叹为观止。

03 纳米技术领域

在纳米技术领域，扫描电镜更是无可替代，可以观察纳米管、量子点、微加工结构等先进材料的形貌与尺寸。

04 半导体工业

在半导体工业中，扫描电镜用于芯片表面的缺陷检查、电路线宽测量、制造流程监控，是生产过程中必不可少的“质量控制员”。

05 法医学

法医学也利用它分析微量证物如纤维、粉末或痕迹，提供关键线索；而在考古学与文物修复领域，SEM则帮助研究古代工艺、颜料来源与劣化机制。

简而言之，只要人类有需求去看清微观世界，扫描电镜就几乎无处不在。

扫描电镜之所以令人惊叹，不仅因为它让我们看清了细胞表面的每一道褶皱、金属材料中的每一个晶粒、微芯片上的每一根线路，更因为它彻底改变了我们理解世界的尺度，有了它的存在才让我们观察的边界得以拓展。
