锂离子电池

　　锂离子电池是一种二次电池，主要依靠锂离子在正极和负极之间移动来工作。在充放电过程中，锂离子穿过隔膜在两个电极之间往返嵌入和脱嵌，锂离子能量的存储和释放通过电极材料的氧化还原反应实现。

　　锂离子电池主要由正极材料、隔膜、负极材料、电解液和其他材料组成。其中，隔膜在锂离子电池中起到阻止正负极直接接触的作用，并允许电解液中的锂离子自由通过，提供锂离子传输的微孔通道。

　　锂离子电池隔膜的孔径尺寸、多孔程度、分布均一性、厚度直接影响电解液的扩散速率和安全性，对电池的性能有很大影响。如果隔膜的孔径太小，锂离子的透过性受限，影响电池中锂离子的传输性能，使得电池内阻加大；如果孔径太大，锂枝晶的生长可能会刺穿隔膜，造成短路或爆炸等事故[1]。

场发射扫描电镜在锂电隔膜检测中的应用

　　使用扫描电镜可以观察隔膜的孔径尺寸和分布均匀性，还可以对多层和有涂覆隔膜的截面进行观察，测量隔膜厚度。传统的商业化隔膜材料多为聚烯烃材料所制备的微孔膜，包括聚乙烯（PE）、聚丙烯（PP）单层膜及PP/PE/PP三层复合膜。聚烯烃类的高分子材料绝缘不导电，并且对电子束非常敏感，高压下观察会导致荷电效应，高分子隔膜的精细结构也会被电子束损伤。国仪量子自主研发的SEM5000型场发射扫描电镜，具备低压高分辨的能力，可以在低压下直接观察隔膜表面的精细结构，并且不会对隔膜产生损伤。

　　隔膜的制备工艺主要分为干法和湿法两类[2]。干法即熔融拉伸法，包括单向拉伸工艺和双向拉伸工艺，工艺过程简单，制造成本低，是锂离子电池隔膜生产的常用方法。干法制备的隔膜具有扁长状微孔（图1），但制备的隔膜较厚，且微孔均匀性差、孔径和孔隙率较难控制，组装后的电池能量密度低，主要应用于中低端锂离子电池。

湿法即热致相分离法，将聚合物与高沸点溶剂等混合熔融，经过降温相分离、拉伸、萃取干燥、热处理定型等工艺制得微孔膜。与干法工艺相比较，湿法工艺稳定可控，制得的隔膜厚度薄、力学强度高、孔径分布均匀且相互贯穿（图2）。使用湿法工艺制得的隔膜虽然成本高于干法工艺，但组装后的电池能量密度高、充放电性能好，多应用于中的锂离子电池。结合国仪量子自主研发的孔径分析系统，可以对隔膜的孔径、孔隙率等特征进行快速自动化的分析（图3）。

虽然聚烯烃类的隔膜广泛应用于锂离子电池中，但受材料本身力学性能、耐热性及表面惰性的限制，单纯的聚烯烃隔膜无法满足锂离子电池高安全性和高性能的要求。为此，需要对聚烯烃隔膜进行表面改性，以提高其力学性能、耐热性及与电解质的亲和力。其中，目前很常使用的方法就是对隔膜进行表面物理涂覆[3]。无机陶瓷材料（图4）具有耐热性好、化学稳定性高的特点，并且表面的官能团有利于改善聚烯烃隔膜对电解液的浸润性，故其常作为涂覆颗粒以增强隔膜的耐热性和电化学性能。图5为经无机陶瓷颗粒涂覆后隔膜的陶瓷面的表面形貌。

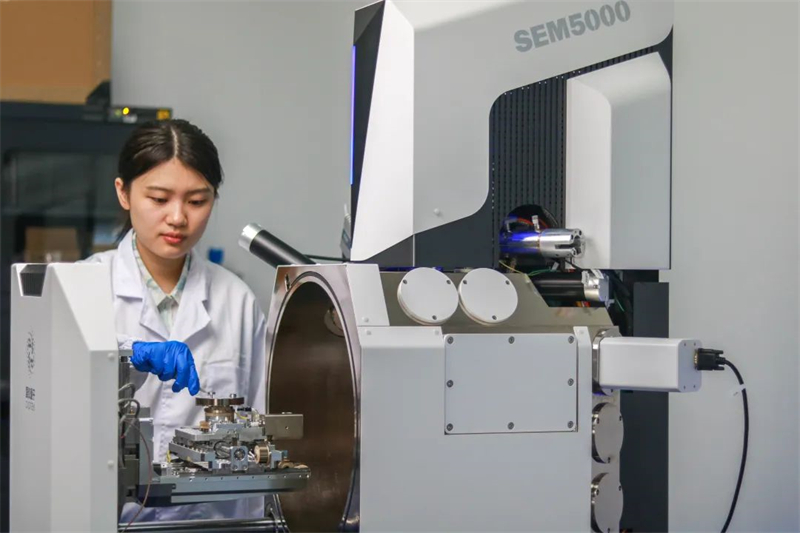

场发射扫描电镜SEM5000

　　是一款分辨率高、功能丰富的场发射扫描电子显微镜。镜筒设计，高压隧道技术（SuperTunnel）、低像差无漏磁物镜设计，实现了低电压高分辨率成像，同时磁性样品可适用。光学导航、完善的自动功能、精心设计的人机交互，优化的操作和使用流程，无论经验是否丰富，都可以快速上手，完成高分辨率拍摄任务。
